Amplificador de potencia "The Lambda"
La principal fijación era no usar pares diferenciales simétricos para que a los quejosos no les fuese complicado eso de conseguir transistores pares "matcheados".
Sin embargo decidí conservar los espejos de corriente ya que estos como carga activa en el par diferencial, replica la corriente que entra y que permite que dicha corriente pase por los transistores de ganancia de manera constante, de esta forma se reduce casi hasta eliminar una fuente de distorsión, que es la variación de la corriente de colector en un transistor, además de permitir una enorme igualdad entre las corrientes de las dos ramas.
También me pareció buena idea agregarle una fuente de corriente constante, de manera que pudiera soportar variaciones de tensión sin descompensarse, y gracias a esto, el amplificador puede operar bien de ±50V a ±75V.
Lo otro que acordamos fue colocar los transistores de potencia de un solo lado, ya que es más fácil de conseguir un disipador recto, y como sobró tanto espacio, le agregué un sistema de protección y el sistema de control del fancooler.
Ajustes y puesta en marcha
El amplificador requiere de 2 ajustes principales (Offset y Bias) que deben hacerse con la entrada del amplificador conectada a tierra o GND, para ajustar el Offset se coloca el potenciómetro en el centro, luego se coloca el multímetro en la escala de tensión más baja (por lo general es de 200mV) en la salida; el multímetro debe medir lo más cercano a 0.00V como sea posible dando ligeros toques al potenciómetro Offset de ser necesario. El ajuste de bias se hace colocando el potenciómetro en el centro y las puntas del multímetro aún en la escala más baja de tensión, y la punta roja en cualquiera de los emisores de los finales positivos (2SC) y la punta negra en cualquiera de los emisores de los finales negativos (2SA) y se gira lentamente el potenciómetro hasta que el multímetro indique una tensión de entre 11 y 17mV. Realizados estos ajustes ya se puede usar el amplificador con seguridad.

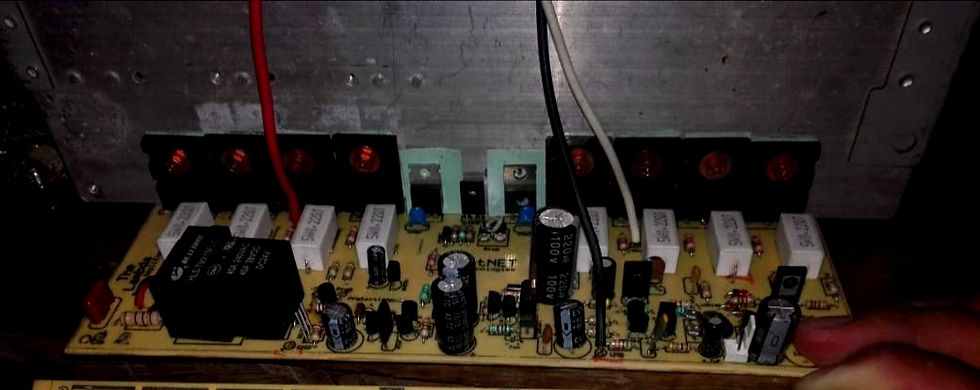

La verdad estoy muy contento con el resultado ya que es un amplificador profesional de muy buen calidad, con componentes comunes, fácil de armar y de ajustar, espero les guste como a mi. (Fotos y ensamblaje cortesía de Paco Hernández).
Características Alimentación: ±75V / 5A Potencia: 275W RMS @ 8Ω / 400W RMS @ 4Ω THD: 0,01% 1Khz Rango de frecuencias: 20Hz ~ 50Khz Damping Factor: 150 Descargar proyecto desde MEGA Descargar proyecto desde Mediafire
